miercuri, 21 noiembrie 2012

Ce ți-ai dori de la o aplicație pe mobil pentru www.InZonaTa.ro ?



Mi-as dori sa ofere posibilitatea de mica publicitate, utilizatorii, persoane fizice sa poata fece anunturi online cu vanzari, cumparari, inchirieri, prestari servicii, oferte si caurari locuri de munca.



 Acest articol este inscris in concursul “Castiga-ti cadoul de Craciun: un iPhone 5 de la InZonaTa si Florin Grozea!” sponsorizat de site-ul de oferte speciale www.InZonaTa.ro.

          http://www.floringrozea.com/
                                                          http://www.inzonata.ro/


http://www.floringrozea.com/2012/11/13/concurs-castiga-un-iphone-5-oferit-de-inzonata-ro/


sâmbătă, 24 decembrie 2011

Procesul complet de fabricaţie al procesoarelor intel


intel feature 300x161 Intel îţi prezintă procesul complet de fabricaţie al procesoarelor
Te-ai întrebat vreodată cum se fabrică componenta principală din motorul fiecărui calculator sau smartphone ? Ei bine, cei de la Intel îţi prezintă un ghid complet ce oferă detalii extrem de interesante, precum faptul că la baza fiecărui cip stă un material creat din nisip.
Pasul I – Silicul este al doilea cel mai întâlnit element chimic în crusta terestă. Nisipul – în special cuarţul – deţine un procent ridicat de siliciu, sub forma oxidului de siliciu, SiO2, ingredient de bază în producerea semiconductorilor.
Topirea siliciului – Pentru început, siliciul este purificat în mai multe etape, până se atingă calitatea necesară producerii de semiconductori, stare cunoscută sub numele de Electronic Grade Silicon. Această stare permite deţinerea unui singur atom străin la un miliard de atomi de siliciu. În fotografia de mai sus puteţi vedea cum creşte un cristal folosind siliciul topit şi purificat. Rezultatul se numeşte Ingot – cilindrul negru din fotografie.
Obţinerea unui cilindru din cristal obţinut din siliciu topit şi purificat – Ingotul este produs folosind Electronic Grade Silicon. Cântăreşte aproximativ 100 kilograme şi are o puritate a siliciului de 99,9999%.
Pasul II – Ingotul este tăiat în discuri individuale de siliciu, cunoscute sub numele de wafere. Waferele sunt polişate până când suprafaţa lor devine perfect nivelată. Waferele sunt achiziţionate de Intel de la terţe companii. Pentru tehnologia pe 32 nm Intel foloseşte wafere cu un diametru de 300 mm. Atunci când Intel a început să producă chipuri, compania a tipărit circuite pe wafere de 50 mm. Folosirea waferelor de 300 mm conduce la o scădere a costului de producere a unui chip.
Pasul III – Producerea de chip-uri din waffere constă în realizarea a sute de paşi precişi.
Implantul de ioni – Wafer-ul este bombardat cu ioni pozitivi şi negativi
Eliminarea stratului fotorezistent – După implantul de ioni, stratul fotorezistent este eliminat.
Pasul IV – În schimbul aplicarii unui izolator tradiţional între tranzistor şi canal, Intel aplică mai multe strate de izolator cu constantă dielectrică ridicată.
Aplicarea izolatorului cu constantă dielectrică ridicată – Sunt mai multe tipuri de straturi moleculare aplicate pe suprafaţa wafer-ului.
Izolator cu constantă dielectrică ridicată – Această etapă arată cum a fost aplicat izolatorul cu constantă dielectrică ridicată pe întregul waffer. Materialul cu constantă dielectrică ridicată este mai gros decât layer-ul tradiţional. Are în schimb aceleaşi proprietăţi capacitive.
Pasul V - Peste waferul care se învârte este turnat un lichid, ce va acţiona ca un strat fotoprotector. Waferul este supus unei mişcări de rotaţie pentru a se asigura aplicarea unui strat fotoprotector subţire şi egal.
Expunerea – Stratul fotoprotector este expus luminii ultraviolete. Reacţia chimică este similară cu cea declanşată asupra filmului unui aparat foto atunci când se apasă butonul de surprindere a instantaneului. Materialul fotoprotector expus la lumină UV devine solubil. Expunerea este realizată prin folosirea unor măşti. Atunci când sunt folosite cu lumină UV, acestea creează un tipar pe fiecare strat al microprocesorului. Un obiectiv reduce imaginea măştii, aşa că, ceea ce este tipărit pe wafer este de patru ori mai mic liniar decât tiparul măştii. Cu toate că de cele mai multe ori sute de microprocesoare sunt construite pe un singur wafer, această poveste se va concentra doar pe crearea unui singur element al unui microprocesor – un tranzistor. Un tranzistor acţionează asemenea unui comutator ce controlează fluxul de curent electric dintr-un chip de calculator. Cercetătorii Intel au dezvoltat tranzistori atât de mici încât aproape 30 de milioane ar putea să încapă pe vârful unui ac.

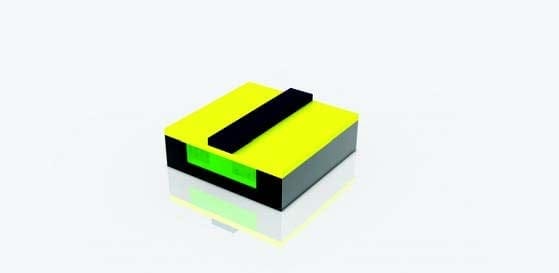

Cum se fabrica un procesor2 pasul 6 300x146 Intel îţi prezintă procesul complet de fabricaţie al procesoarelorPasul VI – Materialul fotoprotector este complet dizolvat de solvent.
Gravură – Stratul fotoprotector are scopul de a proteja materialul ce nu trebuie gravat. Procesul de gravură se face folosind acizi puternici.
Eliminarea materialului fotoprotector – După terminarea procesului de creare a design-ului, materialul fotoprotector este înlăturat şi astfel forma dorită devine vizibilă.
Pasul VII – Tranzistorul – Tranzistorul este aproape finalizat. Au fost gravate trei găuri în stratul evidenţiat de culoarea roşie. Cele trei găuri vor fi umplute cu cupru sau alte materiale, fapt care va face posibilă realizarea unei conexiuni cu alţi tranzistori.
Galvanizare – Waferul este pus într-o soluţie bazată pe sulfat de cupru. Ionii de cupru se deplasează de la terminalul pozitiv la cel negativ.
După galvanizare – Pe suprafaţa waferului ionii de cupru se depun sub forma unui strat subţire.
Pasul VIII - Materialul în exces este îndepărtat printr-un proces de polish.
Strat metalic – Multiple straturi de metal sunt create pentru a se realiza o interconectare cu alţi tranzistori. Aceste conexiuni sunt create în funcţie de arhitectura şi de design-ul gândit de echipa ce dezvoltă funcţionalitatea procesorului respectiv (ex. Intel Core i5). Cu toate că chipul unui calculator apare plat, acesta are mai mult de 30 de strate ce formează un circuit complex. Dacă te uiţi la o imagine mărită a unui chip vei putea vedea o reţea intrisecă de linii de circuit şi de tranzistori.
Pasul IX – Waferele sunt supuse primelor teste de funcţionare. În această etapă, cu ajutorul unor modele toate waferele sunt testate, iar rezultatele date de chip sunt comparate cu „răspunsurile corecte”.
Tăierea waferelor – Waferul este tăiat în bucăţi, cunoscute sub numele de matriţe.
Renunţarea la matriţele cu probleme – Matriţele ce nu corespund anumitor standarde sunt aruncate. Restul se vor trimite către împachetare.
Pasul X – Substratul verde asigura interfaţa mecanică şi electrică a procesorului pentru interacţiune cu restul componentelor sistemului.
Procesorul – Un microprocesor este cel mai complex produs creat. De fapt, sunt necesari sute de paşi pentru realizarea unuia.
Pasul XI – Testarea – În etapa finala procesorul va fi testat pentru a vedea dacă răspunde bine la comenzi.Cum se fabrica un procesor ultimul pas 300x134 Intel îţi prezintă procesul complet de fabricaţie al procesoarelor
Transport – După realizarea acestor teste, procesoarele cu aceleaşi capabilităţi sunt dispuse în tăvi speciale, pentru transport.

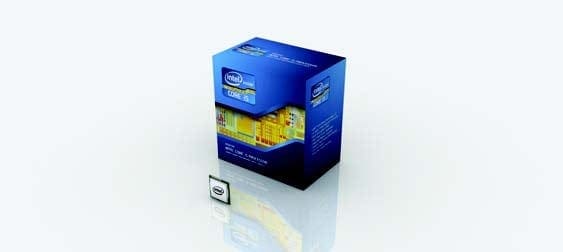

Pachetul pentru retail –Procesoarele ajung fie direct în retail, folosindu-se o cutie precum este cea din imagine, fie ajung la producătorii de sisteme.

Transfer de date record, cu 186 gigabiţi pe secundă


În cadrul SuperComputing 2011, echipe de cercetători ce la Caltech, CERN şi University of Michigan au reuşit să transfere date în direcţii opuse la o rată combinată de 186 gigabiţi pe secundă. Echivalentul a două milioane de GB pe zi, suficient pentru a transfera 100.000 de discuri Blu-ray, cu scene bonus cu tot.
Potrivit cercetătorilor, set-ul circuit de 100 Gbps va deschide noi căi de a transfera cantităţi din ce în ce mai mari de date peste oceane şi continente, prin intermediul unor asemenea reţele globale de fibră optică.
Realizarea este o privire în viitorul foarte apropiat al viitoarei generaţii de tehnologie reţelistică, care va permite în doar câţiva ani transferul datelor cu viteze cuprinse între 40 şi 100 Gbps.
Te gândeşti probabil la ce sunt necesare asemenea viteze. Ei bine, doar experimentul care implică Large Hadron Collider de la CERN generează circa 100 petabytes de date, adică circa patru milioane de discuri Blu-ray, date ce trebuie analizate de echipe de cercetători de pe întreaga planetă.
sursa: connect

IBM prezice viitorul: 5 inovaţii pentru următorii 5 ani


Ca şi în fiecare an, IBM lansează Next 5 in 5, o listă de inovaţii care ar putea remodela faţa tehnologică a planetei în viitorul apropiat.  Alegerile de anul acesta mai jos.
Energia corpului va alimenta gadgeturi
Orice se mişcă generează energie, iar această energie poate fi utilizată pentru a alimenta majoritatea gadget-urilor din jur. Progresele din domeniul energiei refolosibile vor face posibilă folosirea energiei kinetice generate atunci când pedalezi sau faci jogging pentru a extinde autonomia telefonului mobil sau a laptopului. Soluţii de acest gen sunt deja disponibile însă în viitor ele vor deveni mult mai eficiente şi mai răspândite.
Adio carneţel cu parole
Identitatea ta biologică va fi utilizată pentru a facilita accesul comod şi sigur la serviciile care necesită autentificare. Datele biometrice, cum ar fi trăsăturile faciale, scanările retinei şi amprenta vocală vor fi folosite pentru a genera o parolă unică, construită în jurul profilului ADN al fiecărei persoane. Sisteme inteligente vor putea citi şi utiliza această parolă unică în timp real,reducând timpul de acces şi nevoia de a folosi soluţii vulnerabile. Imaginează-ţi de exemplu că pentru a retrage bani de la bancomat va trebui să îţi rosteşti numele şi să stai nemişcat în faţa unei camere care îţi va scana chipul şi retina.
Cititul gândurilor, mai aproape de realitate
Imaginează-ţi că pentru a suna pe cineva nu va trebui decât să te gândeşti la acest lucru sau că vei putea mişca cursorul de pe ecran cu ajutorul minţii. Cercetătorii din domeniul bioinformaticii lucrează deja la concepte care le permit senzorilor să îţi citească activitatea cerebrală, expresiile faciale, nivelul de concentrare şi entuziasmul.
Aceste date vor putea fi apoi implementate în diferite aplicaţii, de la jocuri şi noi modalităţi de interacţiune cu gadget-urile şi până la programe medicale menite să îi ajute pe pacienţii afectaţi de autism, spre exemplu.
Tehnologie pentru toţi
Accesul la tehnologie va deveni universal, posibilitatea de conectare la internet fiind disponibilă aproape în orice zonă a globului şi aproape oricui. În următorii cinci ani vor fi livrate circa 5.6 miliarde de dispozitive mobile, ceea ce înseamnă că peste 80% din cei 7 miliarde de oameni de pe glob vor avea un gadget cu acces la o reţea mobilă în buzunar. Preţurile vor scădea şi ele, deschizând calea şi pentru cei fără prea multe resurse materiale. Acest lucru se întâmplă deja în India, spre exemplu, unde locuitorii din sate utilizează deja telefoanele mobile.
Adio spam
Sutele de mesaje spam care populează folderele mailului vor deveni de domeniul trecutului într-o scurtă perioadă de timp. Acest lucru se va realiza prin mai multe metode. În primul rând emailurile vor fi atât de targetate şi integrate cu profilul tău personal încât conceptul de spam nu va mai fi valabil. Vei primi oferte cu bilete la trupa preferată şi recomandări exact pentru datele din calendar în care nu ai nimic programat. În funcţie de preferinţele tale companiile îţi vor trimite oferte de produse care ţi-ar putea trezi cu adevărat interesul şi îţi vor oferi metode extrem de simple de a cumpăra aceste produse.
Filtrele de spam vor deveni de asemenea extrem de performante, eliminând din start mesajele periculoase sau complet inutile.

sursa: connect.ro

battery powered by paper


(Credit: AFP)
Termites--those pesky insects that you fear might invade and destroy your home--may actually be responsible for the new wave of eco-friendly batteries, if Sony has anything to do with it.
At the Eco-Products 2011 exhibition in Tokyo, Sony showed off a bio-battery prototype that gets its power from shredded paper. In the demo, pieces of paper and cardboard were dropped into a water mixture to magically turn on a small fan. Instead of magic though, the Japanese electronics company took a lesson from nature.
Similar to the way termites and white ants digest wood and convert it into energy, Sony uses an enzyme called cellulase in the water mixture to break down the paper to glucose sugar. The sugar is then processed by additional enzymes and oxygen and converted to hydrogen ions and electrons, which provide the fuel for the battery.
Though the bio-battery isn't as powerful as the batteries available on the market today, it does have enough juice to run an MP3 player. However, it does show that an environmentally friendly battery is possible, as the bio-battery does not contain any harsh chemicals or metals.
This isn't the first time Sony has experimented with green battery technology, as the company showed off a sugar-powered battery back in 2007.
(Via BBC News)

vineri, 23 decembrie 2011

Smallest Electronic Circuits

 team of scientists, led by Guillaume Gervais from McGill's Physics Department and Mike Lilly from Sandia National Laboratories, has engineered one of the world's smallest electronic circuits. It is formed by two wires separated by only about 150 atoms or 15

The discovery, published in the journal Nature Nanotechnology, could have a significant effect on the speed and power of the ever smaller integrated circuits of the future in everything from smartphones to desktop computers, televisions and GPS systems.
This is the first time that anyone has studied how the wires in an electronic circuit interact with one another when packed so tightly together. Surprisingly, the authors found that the effect of one wire on the other can be either positive or negative. This means that a current in one wire can produce a current in the other one that is either in the same or the opposite direction. This discovery, based on the principles of quantum physics, suggests a need to revise our understanding of how even the simplest electronic circuits behave at the nanoscale.
In addition to the effect on the speed and efficiency of future electronic circuits, this discovery could also help to solve one of the major challenges facing future computer design. This is managing the ever-increasing amount of heat produced by integrated circuits
Well-known theorist Markus Büttiker speculates that it may be possible to harness the energy lost as heat in one wire by using other wires nearby. Moreover, Buttiker believes that these findings will have an impact on the future of both fundamental and applied research in nanoelectronics.
The research was funded by the Natural Sciences and Engineering Research Council of Canada, the Fonds de recherche Nature et Technologies of Quebec, the Canadian Institute for Advanced Research and the Center of Integrated Nanotechnologies at Sandia National Laboratories.

Scientists have engineered one of the world's smallest electronic circuits. It is formed by two wires separated by only about 150 atoms or 15 nanometers (nm). (Credit: Image courtesy of McGill University)


source: sciencedaily.com


Optical diode

 Researchers have created a new type of optical device small enough to fit millions on a computer chip that could lead to faster, more powerful information processing and supercomputers.

The "passive optical diode" is made from two tiny silicon rings measuring 10 microns in diameter, or about one-tenth the width of a human hair. Unlike other optical diodes, it does not require external assistance to transmit signals and can be readily integrated into computer chips.
The diode is capable of "nonreciprocal transmission," meaning it transmits signals in only one direction, making it capable of information processing, said Minghao Qi (pronounced Chee), an associate professor of electrical and computer engineering at Purdue University.
"This one-way transmission is the most fundamental part of a logic circuit, so our diodes open the door to optical information processing," said Qi, working with a team also led by Andrew Weiner, Purdue's Scifres Family Distinguished Professor of Electrical and Computer Engineering.
The diodes are described in a paper to be published online Dec. 22 in the journal Science. The paper was written by graduate students Li Fan, Jian Wang, Leo Varghese, Hao Shen and Ben Niu, research associate Yi Xuan, and Weiner and Qi.
Although fiberoptic cables are instrumental in transmitting large quantities of data across oceans and continents, information processing is slowed and the data are susceptible to cyberattack when optical signals must be translated into electronic signals for use in computers, and vice versa.
"This translation requires expensive equipment," Wang said. "What you'd rather be able to do is plug the fiber directly into computers with no translation needed, and then you get a lot of bandwidth and security."
Electronic diodes constitute critical junctions in transistors and help enable integrated circuits to switch on and off and to process information. The new optical diodes are compatible with industry manufacturing processes for complementary metal-oxide-semiconductors, or CMOS, used to produce computer chips, Fan said.
"These diodes are very compact, and they have other attributes that make them attractive as a potential component for future photonic information processing chips," she said.
The new optical diodes could make for faster and more secure information processing by eliminating the need for this translation. The devices, which are nearly ready for commercialization, also could lead to faster, more powerful supercomputers by using them to connect numerous processors together.
"The major factor limiting supercomputers today is the speed and bandwidth of communication between the individual superchips in the system," Varghese said. "Our optical diode may be a component in optical interconnect systems that could eliminate such a bottleneck."
Infrared light from a laser at telecommunication wavelength goes through an optical fiber and is guided by a microstructure called a waveguide. It then passes sequentially through two silicon rings and undergoes "nonlinear interaction" while inside the tiny rings. Depending on which ring the light enters first, it will either pass in the forward direction or be dissipated in the backward direction, making for one-way transmission. The rings can be tuned by heating them using a "microheater," which changes the wavelengths at which they transmit, making it possible to handle a broad frequency range.
This illustration shows a new "all-silicon passive optical diode," a device small enough to fit millions on a computer chip that could lead to faster, more powerful information processing and supercomputers. The device has been developed by Purdue University researchers. (Credit: Birck Nanotechnology Center, Purdue University)
source: sciencedaily.com
